Membrantangentbord med tunn konstruktion

Membrantangentbord – även kallade folietangentbord eller membranströmbrytare – tillverkas med tunna lager av folie eller film som frontmaterial, vilket har gett produkten sitt namn. Tangentborden byggs upp i flera lager, vanligtvis bestående av:

  • grafisk frontfolie
  • distansskikt
  • metallkupoler
  •  kopplingslager
  • självhäftande baksida



Denna uppbyggnad gör lösningen extremt tunn, utrymmeseffektiv och motståndskraftig mot yttre påverkan. Trots den slimmade konstruktionen kan membrantangentbord förses med bakgrundsbelysning, reliefprägling och fönsterutskärningar för displayer eller lysdioder. Membranlösningen lämpar sig särskilt väl för miljöer där rengöring och desinfektion är ett krav.

Ladda ner HMI-lookbook

  • HMI-lösningar från koncept till produktion
  • Tvärindustriell HMI-expertis
  • Tangentbordsteknologier och material
  • Kundcase

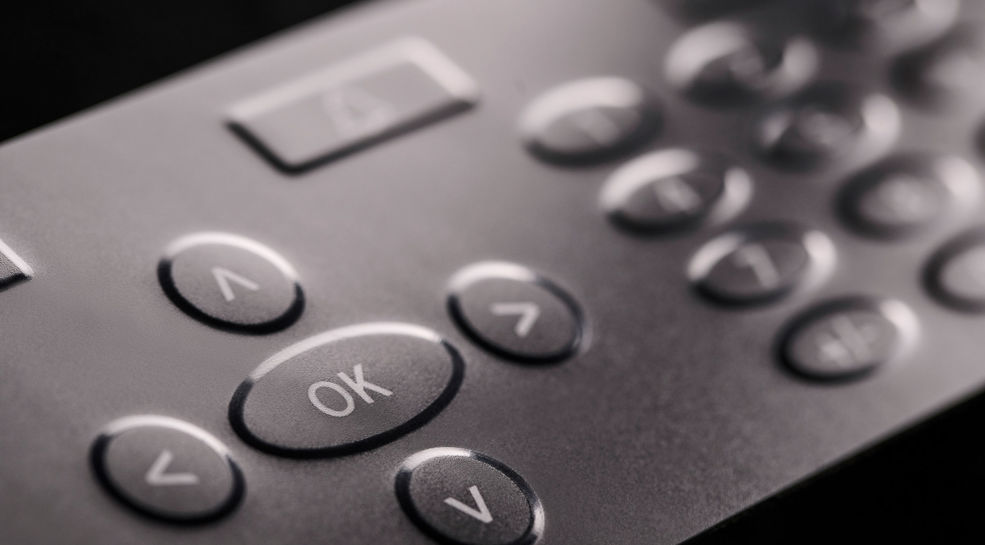

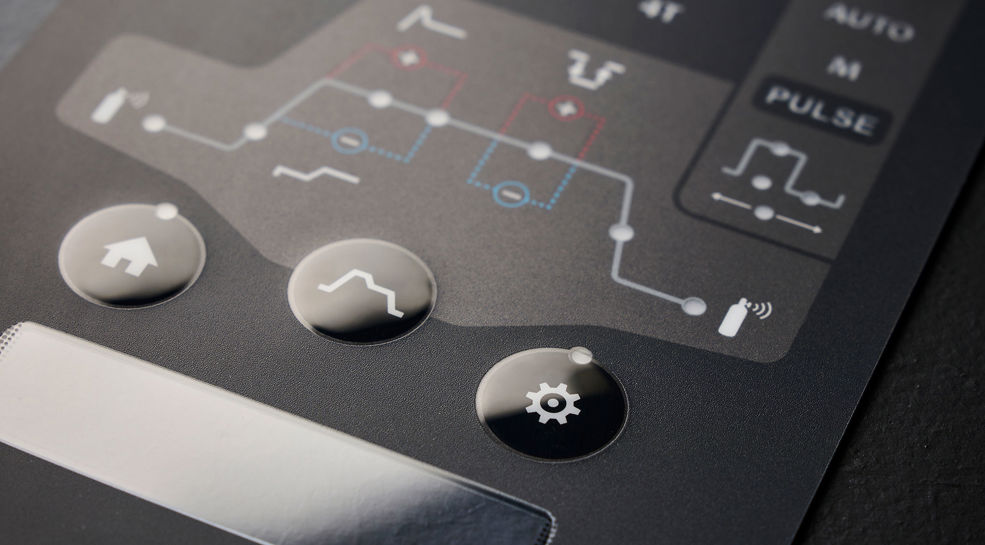

Om du väljer ett folietangentbord är möjligheterna för grafisk design och ytbehandling i stort sett obegränsade. Som i detta exempel med högblank yta och flernivåprägling av tangenter.

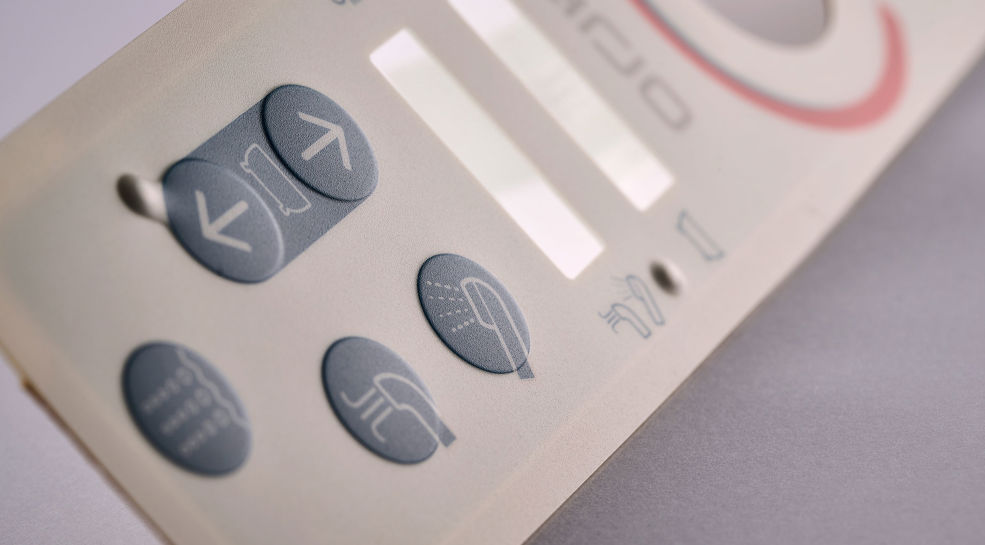

Folietangentbord som används i medicinska badkar. Ett rengöringsvänligt tangentbord med kontrastfärg för tydlig markering av präglade tangenter. IP65-membranpackning för tätning av elektroniken – lämpligt för våta och fuktiga miljöer.

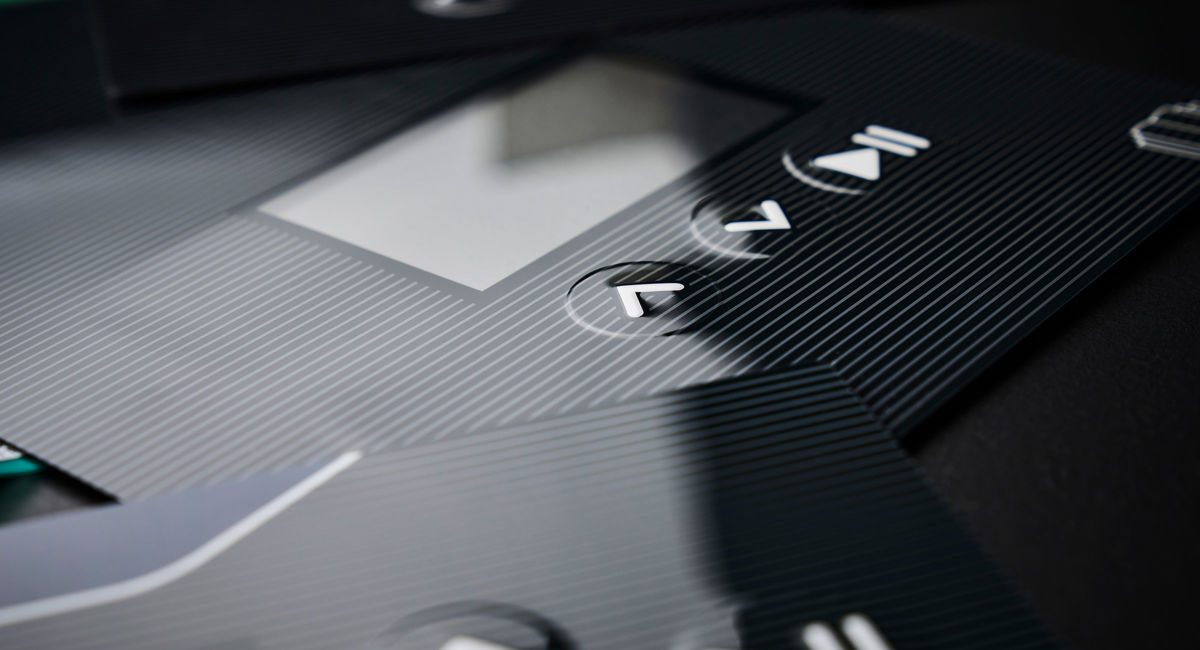

Glanskontraster är ett effektivt sätt att lyfta fram utvalda tangenter eller specifika interaktionsytor. Förutom förbättrad användbarhet bidrar högblank yta även till att särskilja din produkt på marknaden. Hitta mer inspiration i Kemppi-caset.

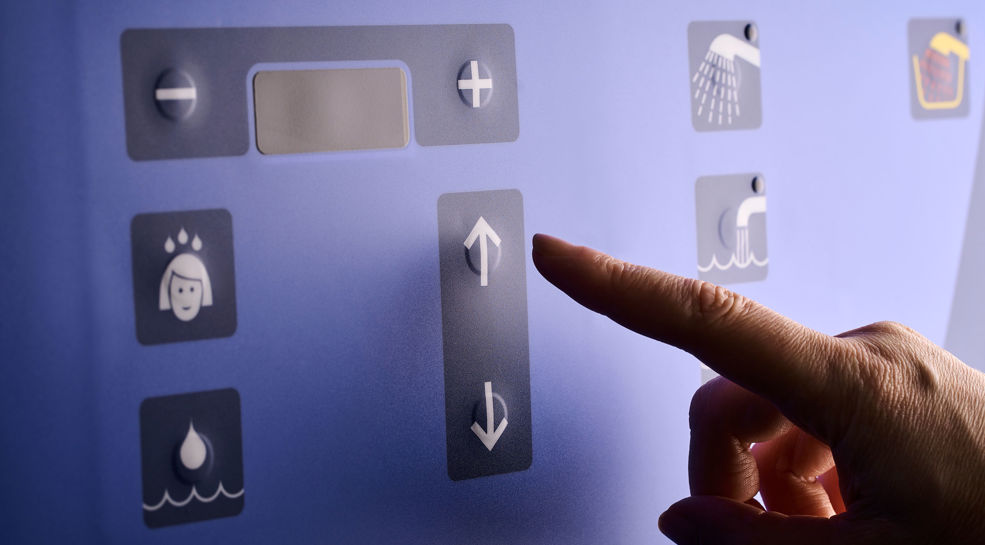

Komplett HMI-lösning för medicinska badkar. Präglade tangenter och LED-statusfönster ger enkel interaktion och tydlig kontroll av badkaret.

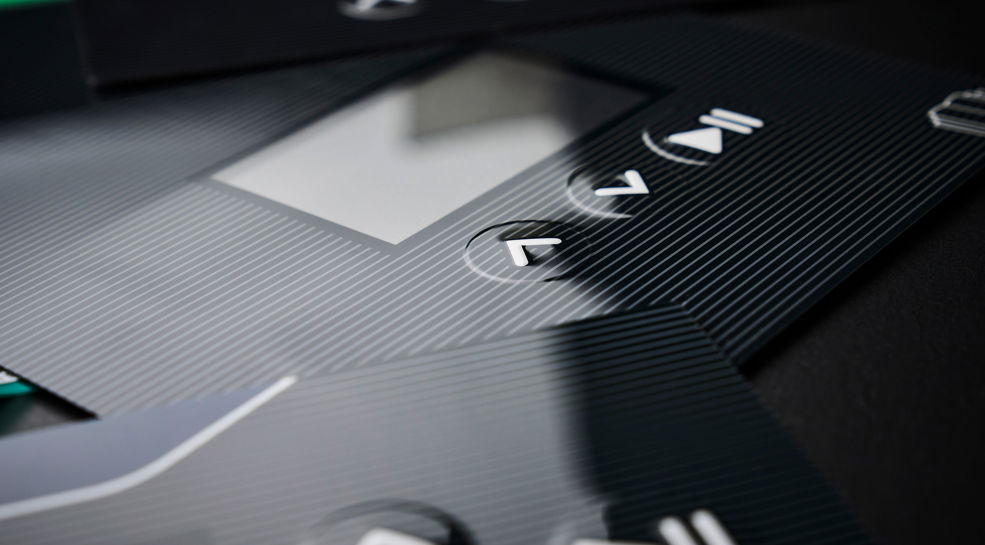

Högblank ram och prägling för tydlig indikering av tangenter. Kontrasten mellan blank och matt yta förstärker tangentbordets interaktionsområden. Se vårt HMI-webbinarium för fler designtips.

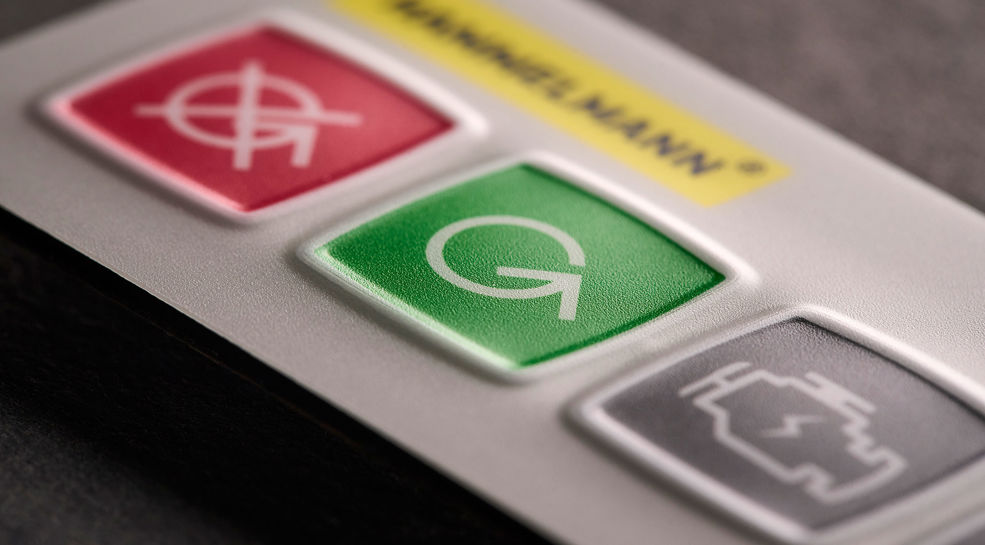

Ramprägling av färgade tangenter i kombination med ljusledarfilm för jämn belysning vid bakgrundsbelysning. Se vårt HMI-webbinarium för mer inspiration.

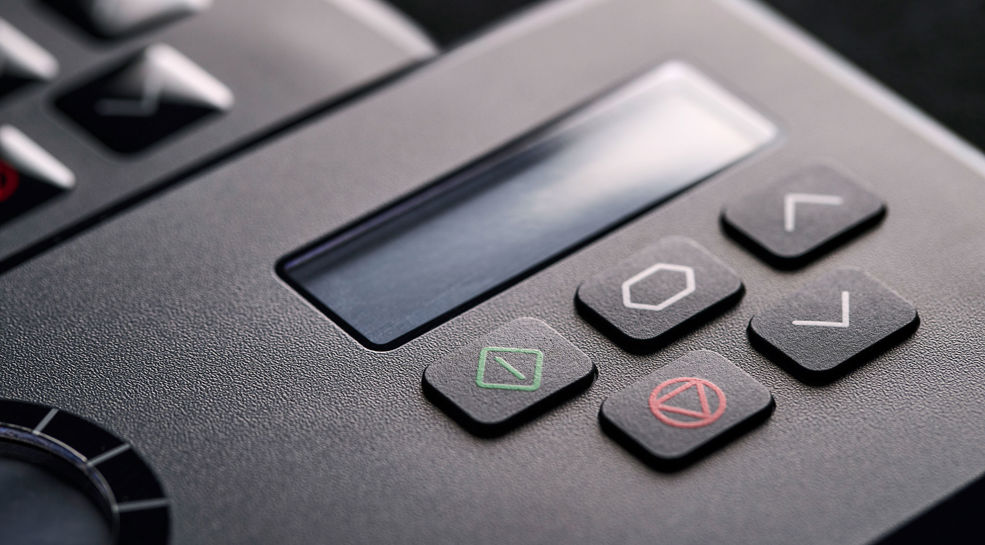

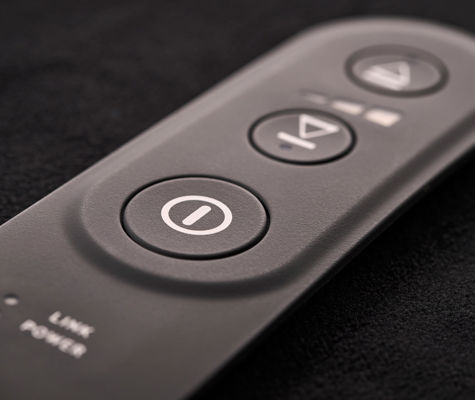

Du kan förstärka den taktila känslan i ett folietangentbord genom att kombinera det med silikontangenter. Det finns många designmöjligheter. Vårt HMI-designerbjudande kan hjälpa dig att avgränsa och definiera ditt projekt.

Elektronik och mekanik i en helhetslösning

Membrantangentbord är ofta en del av en större enhet – utformad för att passa produktens helhetsdesign. De kan kombineras med displayer eller touchskärmar i en framtidssäker styrpanel.



Tangentbord kan levereras med FPC eller PCBA, monteras på plastkapsling eller aluminiumplatta. Mekoprint hanterar både el- och mekanikintegration – inklusive komponentinköp, toleranshantering och slutmontering.



Resultatet är en färdigmonterad lösning, redo att installeras i slutprodukten.

Komplett HMI-lösning
HMI inspiration

HMI insights

Mikael Davidsson
Area Sales Manager, HMI, Sweden
+46 768 66 4677
mdn@seritronic.dk

Kontakta oss

Konstruktionen av ett membrantangentbord

Frontens ytbehandling är både dekorativ och funktionell.

  • Glanskontraster kan lyfta fram specifika interaktionsytor.
  • Ytan kan användas för att förmedla produktens varumärkesidentitet.
  • Skyddande skikt som UV-beständighet, antistatbehandling eller flamskydd väljs utifrån användningsmiljö.



Om du vill arbeta mer med ytstrukturer och funktionella beläggningar ger våra designguider och webbinarier en tydlig teknisk överblick.

Färger appliceras antingen genom screentryck eller digitaltryck.

  • Screentryck ger exakt färgåtergivning, UV-beständighet och hög nötningsresistens. Tekniken möjliggör även metalliska färger, halvtransparens, ljusspärrar och icke-ledande tryckfärger.
  • Digitaltryck används för fotorealistisk grafik, toningar och komplexa designdetaljer.
  • Kombinationstryck utnyttjar båda teknikerna för optimal färgåtergivning och detaljrikedom.



För fördjupad vägledning kring färgdesign, tryckmetoder och hållbarhet kan du ta del av våra designguider eller se webbinariet.

LED-ljus kan användas för både funktionella och dekorativa syften:

  • Dold grafik (dead-front) visar symboler endast vid belysning.
  • Bakgrundsbelysning möjliggör användning i mörka miljöer.
  • Statusindikatorer visas via bakgrundsbelysta symboler eller fönster. Ljuset kan styras med LED eller ljusledarfilm (LGF) och olika färger kan signalera olika funktioner.



Om du arbetar med ljuseffekter eller statusindikering ger våra webbinarier och designguider strukturerad insikt i bakgrundsbelysning och LED-integration.

Den taktila känslan uppnås oftast med metallkupoler. Kupolerna finns i flera storlekar, former och tryckkrafter. Valet påverkas av:

  • önskad taktil och akustisk återkoppling
  • förväntad livslängd (antal aktiveringar under produktens livstid)



Reliefprägling av tangenter bidrar också till både känsla och visuell guidning.



För att förstå taktil känsla, val av metallkupoler och knapprespons mer i detalj kan du ta del av våra webbinarier och designguider för membrantangentbord.

Den elektriska ledande strukturen tillverkas vanligen i:

  • PET – kostnadseffektivt och vanligt
  • FPC – kopparbaserat med hög ledningsförmåga och flexibilitet
  • PCB – stabilt och lämpar sig för lödda komponenter



Valet beror på miljökrav och elmekanisk design. Bakgrundsbelysning kräver anpassad ledarstruktur för ljusspridning och isolering.



För stöd vid val av ledarstruktur och elektriskt koncept ger våra designguider och webbinarier tydlig, praktisk vägledning.

Det mekaniska och elektriska gränssnittet påverkar tangentbordets totala lösning.



Mekanisk integration:

  • Hur ska tangentbordet fästas? Med självhäftande tejp, skruvar eller snäppfästen?
  • Monteringsriktning: framifrån, bakifrån eller från sidan?



Elektrisk anslutning:

  • Avstånd till produktens PCB? Kabellängd?
  • Böjning eller vridning av kabel?
  • Påverkas kabeln av vibrationer eller dragkrafter?
  • Ska tangentbordet kunna demonteras vid service?



Det är även möjligt att integrera displayer, touchskärmar eller hela kapslingar – exempelvis med OCA-limning och skräddarsydd mekanisk passform. Mekoprint erbjuder komplett montage och integrationslösningar.



Om du vill få en djupare förståelse för mekanisk och elektrisk integration kan du ladda ner våra designguider eller se webbinariet om HMI-design.

Beställ ett gratis tangentbordsprov

Användningsområden och miljöer

Membrantangentbord används inom en rad branscher – från medicinteknik till industriell elektronik och konsumentprodukter. Varje lösning konstrueras för att motsvara kraven i den aktuella applikationen, till exempel: IP-klassificering, UV-exponering utomhus, daglig rengöring, hygienkrav i sterila miljöer.

Materialval och hållbarhet

Materialen i frontfolien och de inre lagren har stor betydelse för tangentbordets funktion, livslängd och visuella uttryck. Beroende på användningsmiljön kan egenskaper som UV-beständighet, antibakteriell yta, flamskydd eller antistatiska skikt krävas.
