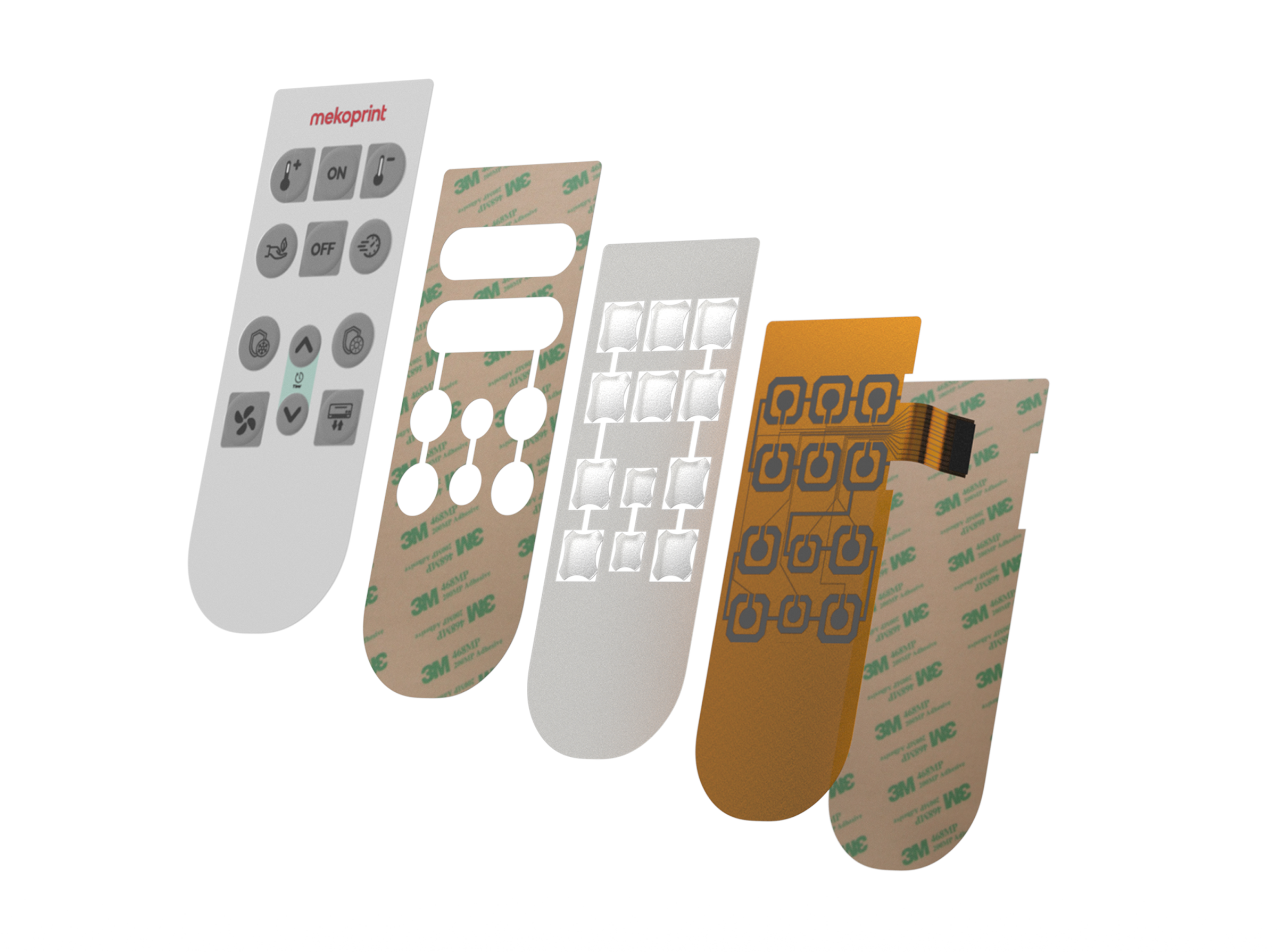

Folietastatur til industrielt udstyr, som 3D stack-up rendering

Folietastaturer med tynd konstruktion

Download HMI lookbook

  • HMI-løsninger fra koncept til produktion
  • HMI-ekspertise på tværs af brancher
  • Tastaturteknologier og -materialer
  • Konkrete cases

Konstruktion af et folietastatur

Membrantastatur med prægetaster til laboratorieudstyr
Membrantastatur med rammeprægede taster i forskellige farver - til industrielle maskiner
LED komponenter til industrielt tastatur - til dekorativ, funktionel og baggrundbelysning
Metaldomes til taktilt klik i et industritastatur
PET - sølvbaner på polyesterfolie - elektrisk-ledende folie til industrielt tastatur
Elektrisk hale til industrielt tastatur - forbindelsen mellem tastaturet og PCB'et
  • Finishen på et folietastatur spiller både en dekorativ og en funktionel rolle.

    • Du kan bruge glanskontraster til at fremhæve forskellige interaktionspunkter på dit tastatur.
    • Glans kan også få en æstetisk rolle ved at kommunikere dit produktbrand.
    • Finish kan også være coatings eller forskellige overfladebehandlinger, som f.eks. UV-resistent coating, antistatisk coating, eller brandhæmmende lag.

    Se vores HMI webinar

  • Vi tilføjer farver til tastaturet ved serigrafisk tryk eller digitalprint.

    • Serigrafi på folier og film sikrer farveægthed, UV-bestandighed og slidstyrke. Teknikken giver en række muligheder, herunder metalfarver, translucente detaljer, RAL- og PMS-farver, lystæthed og ikke ledende farver.
    • Med digitalprint er der uendeligt mange farve- og designmuligheder. Man kan få fotorealistiske effekter som gradienter, nuancer og andre  grfiske detaljer.
    • Kombinationen af serigrafi og digitaltryk giver det bedste fra begge verdener og byder på meget detaljeret grafik med digitaltryk og lysægte farver med serigrafi.

    Se vores HMI webinar

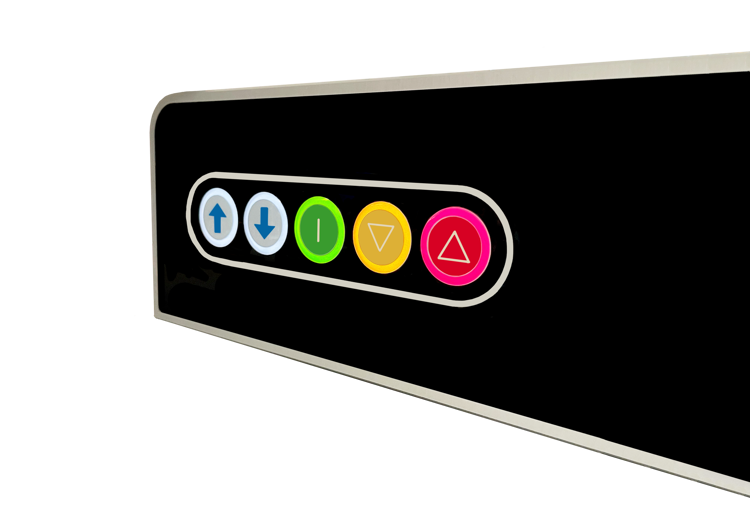

  • Du kan bruge LED'er i dit folietastatur til dekorative eller funktionelle formål. Eller du kan kombinere dem:

    • Dekorativt lys er typisk brugt som deadfront effekter, hvor symbolerne er først synlige, når lyset er tændt.
    • Baggrundlys er ofte brugt til at oplyse tasterne i mørke, for at gøre det lettere at betjene produktet, når der mørkt.
    • Statussymboler er meget anvendt i forbindelse med statusruder eller bagbelyste symboler.

    Se vores HMI webinar

  • Den mest almindelige måde at skabe taktilt klik på i et membrantastatur er ved hjælp af metaldomes.



    Metaldomes fås i mange forskellige størrelser, former og styrker. Din kravspecification definerer, hvilke metaldomes er de mest optimale til dit projoekt: :

    • taktilitet - lyd- og haptik-feedback fra tasten
    • levetid på HMI løsningen - dvs. hvor mange aktiveringer skal tasten kunne klare gennem produktets levetid

    Se vores HMI webinar

  • Kredsløb eller det elektriske lag på et folietastatur er typisk lavet ved hjælp af:

    • PET - den mest almindelige og mest omkostningseffektive løsning
    • FPC - kobberbaseret folie med høj fleksiblitet og ledningsevne
    • PCB - giver høj stabilitet og mulighed for lodning af komponenter



    Valget af det bedst egnede kredsløbslag til dit tastatur afhænger af produktets brugsmiljø samt tastaturets elektriske og mekaniske koncepter.

    Se vores HMI webinar

  • Detaljerne omkring den mekaniske og elektriske integration af et tastatur har stor indflydelse på den endelige tastaturløsning. Derfor er der flere vigtige spørgsmål, du skal overveje under din designproces.



    Med hensyn til mekanisk integration:

    • Hvordan skal membrantastaturet kobles til dit produkt? Skal der bruges klæber, skruer eller trykmontage?
    • Hvilken montageretning er mest optimal i forhold til produktionen og slutsamlingen? Skal tastaturet monteres fra forside, bagside eller fra side?



    Med hensyn til elektrisk kobling:

    • Afstand fra tastaturet til PCB'et i dit produkt? Hvor lang er forbindelseshalen?
    • Kommer halen til at blive bøjet eller snoet?
    • Kommer til at være vibrationer eller træk på den elektriske hale under brug af produktet?
    • Skal tastaturet kunne demonteres under brug, f.eks. i forbindelse med service?

    Se vores HMI webinar

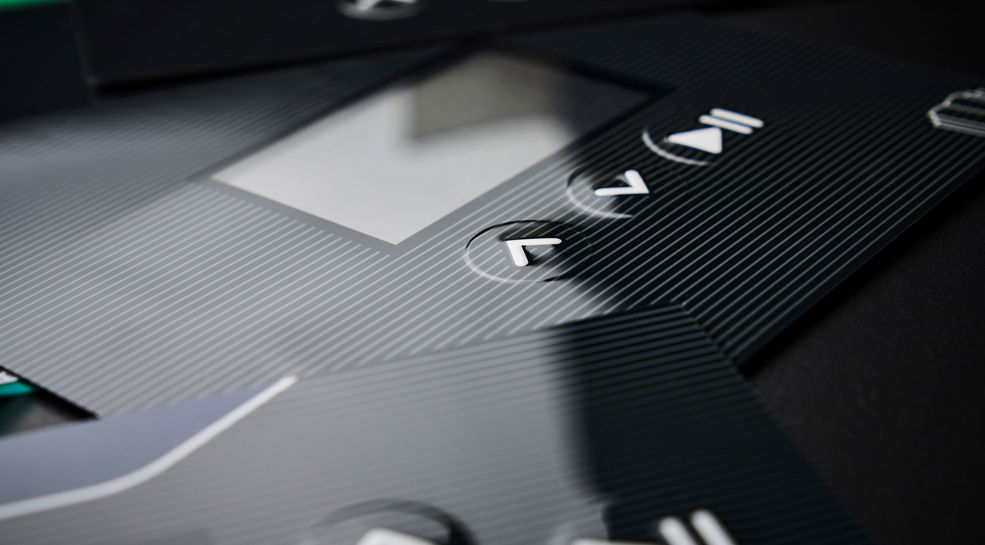

Membrantastatur med højglansoverflade og dobbelt prægning af tasterne

Med et folietastaturer har man talrige grafiske designmuligheder. Som f.eks. her. hvor man har givet overfladen en højglans finish og lavet prægninger på knapper i flere niveauer.

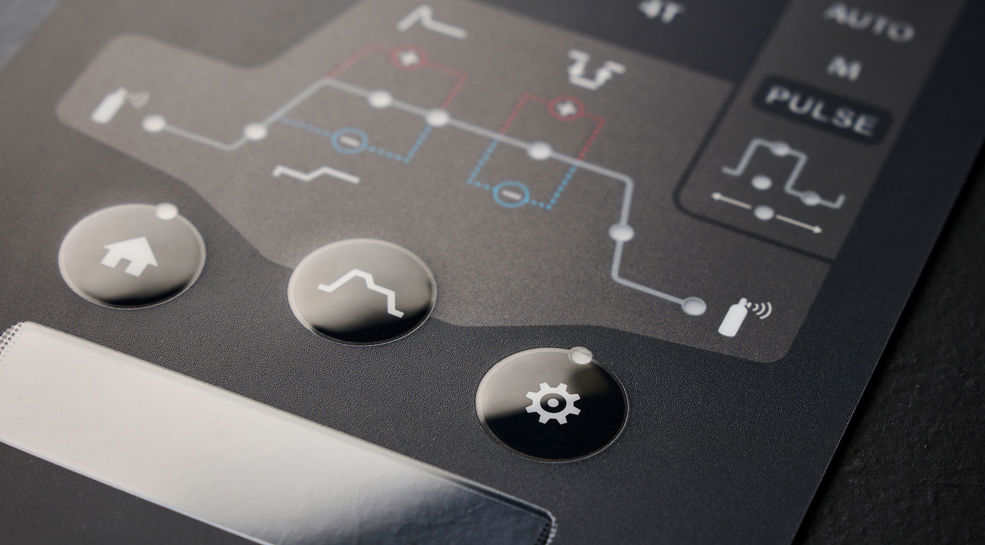

Folietastatur til svejsemaskiner med højglansdetaljer og displayrude

Brug af glanskontraster er en effektiv måde at fremhæve bestemte knapper eller områder af sit tastatur. Du kan både forbedre brugervenligheden og differentiere dit produkt i branchen. Find mere inspiration i Kemppi casen her.

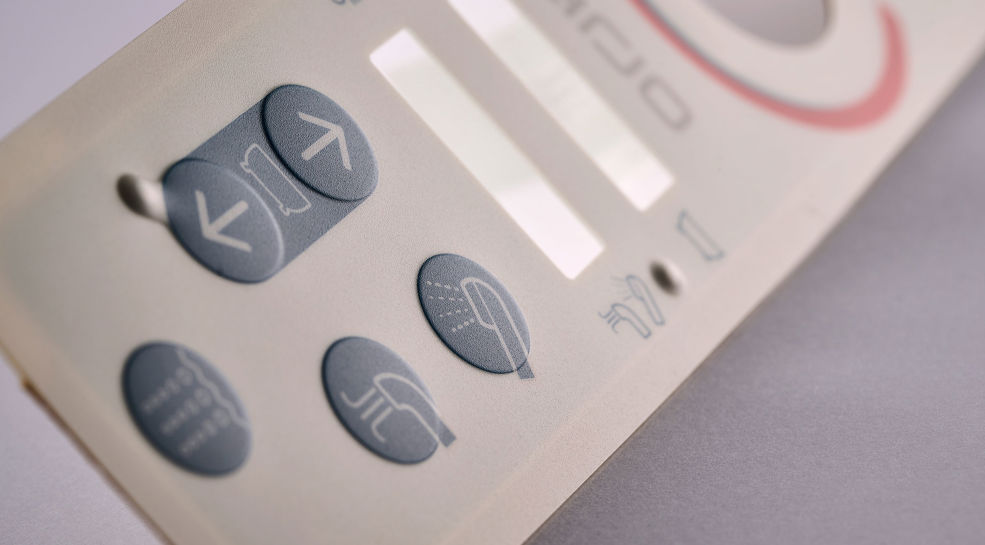

Folietastatur med prægetaster og membrangasket til medicinsk udstyr

Membrantastatur brugt i medicinske badekar. Rengøringsvenligt tastatur med prægetaster i kontrastfarver. Der er brugt en IP65 membrantætning (gasket) for at forsegle elektronikken i tastaturet. Velegnet til miljøer med fugt og vand.

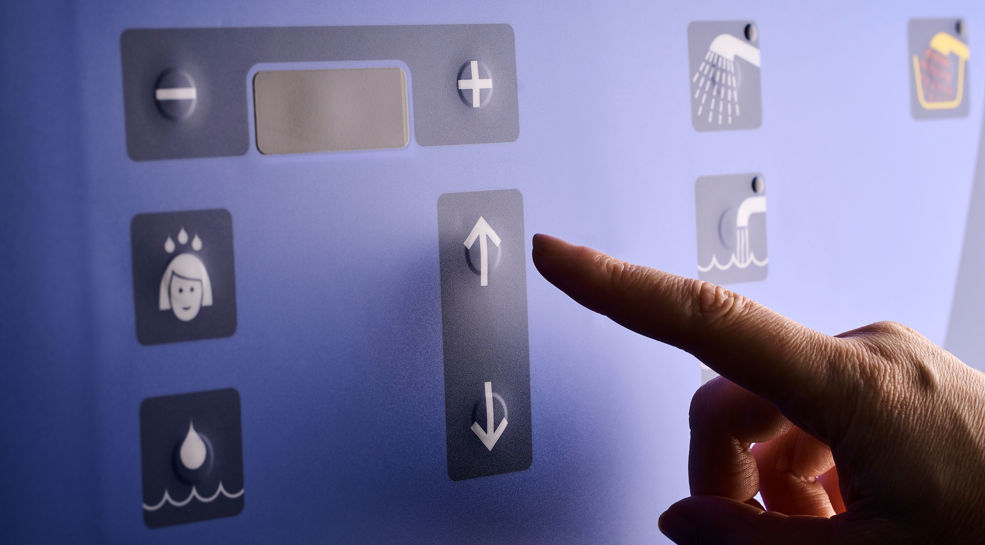

Vandtæt, rengøringsvenligt folietastatur til medicinske badekar

Komplet HMI løsning til medicinske badekar. Prægetaster og LED statusruder for nem interaktion og betjening af badekarret.

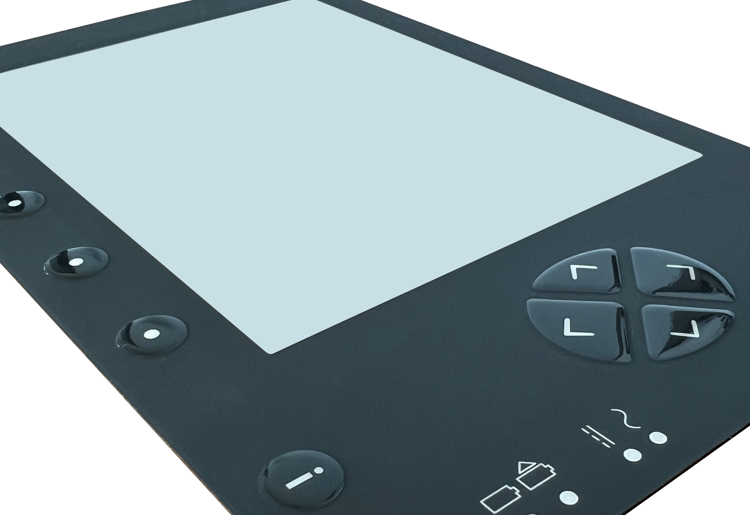

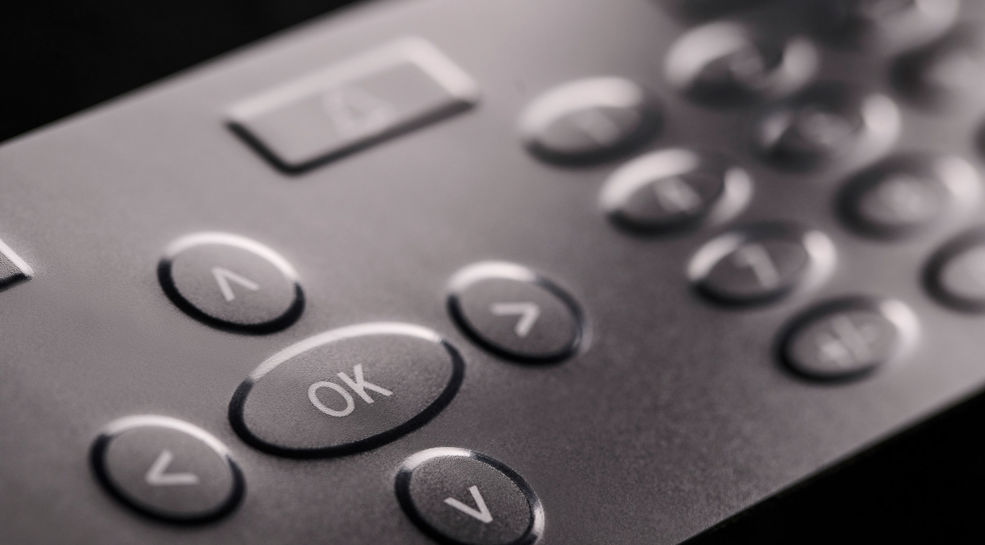

Et eksempel på brug af kontraster mellem højglans og mat finish for at fremhæve tasterne. Højglans finish er brugt til at "indramme" tasterne, mens prægning af brugt til at fremhæve dem.  Få mere inspiration i vores HMI webinar

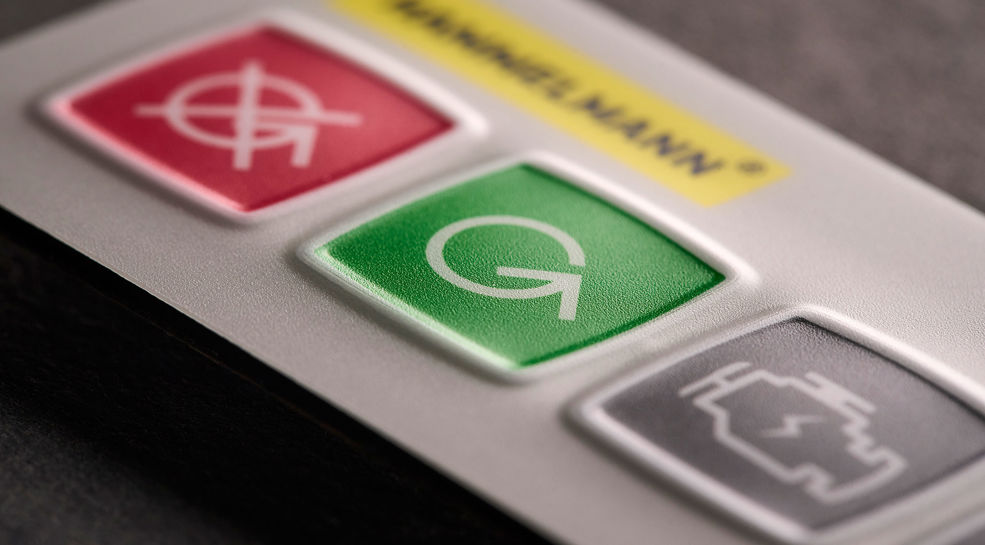

Membrantastatur med rammeprægede taster i forskellige farver - til industrielle maskiner

Rammeprægning af farverige taster. Der er brugt film som lightguide for at skabe en ensartet oplysning af tasterne. Få flere designtips i vores HMI webinar

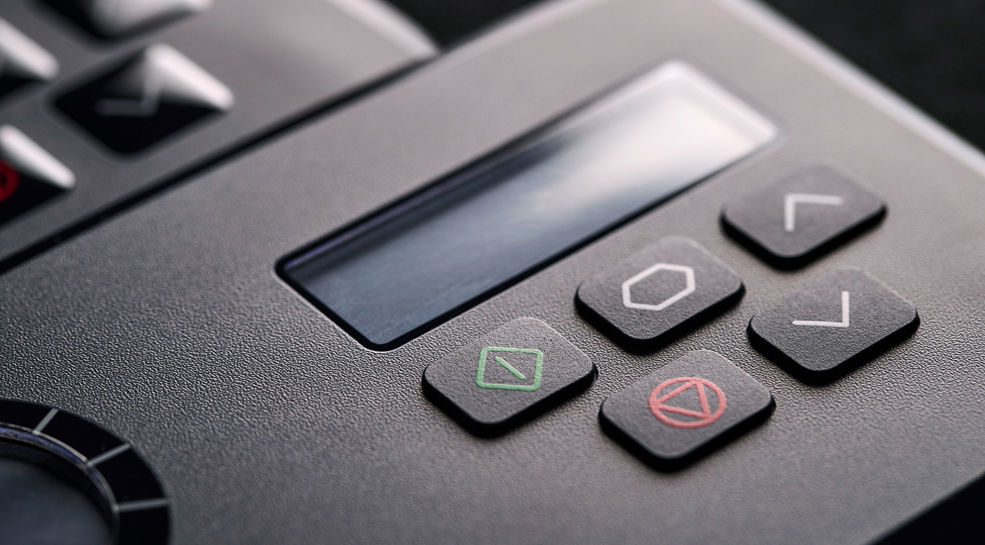

Industrielt tastatur med silikonetaster og polyester front overlay med rude

Du kan give dit folietastatur ekstra taktilitet ved at kombinere silikoneknapper med en foliefront. Der er mange designvalg, der skal træffes. Vores HMI designservices kan hjælpe dig med at scope dit projekt optimalt fra starten af.
