Kapacitiv sensor

En trykt kapacitiv sensor kan anvendes som kosteffektiv brugergrænseflade på professionelle maskiner og forbruger applikationer, hvor knapfri touch betjening foretrækkes.

En kapacitiv sensor er typisk placeret bag en plade af glas eller plast, der giver en forenklet betjening og et designmæssigt udtryk, der imødekommer den stadigt voksende trend imod touch betjente brugerflader.

Hver sensor tilpasses 100% til jeres slutprodukt med fokus på udvikling af det mest brugervenlige og kostoptimerede betjeningspanel.

Udviklingen af den kapacitive sensor sker i tæt samarbejde mellem jeres og vores ingeniører.

Læs meget mere om funktionalitet og opbygning nedenfor. Kontakt os gerne for sparring til jeres næste løsning.

R2R PRODUKTION

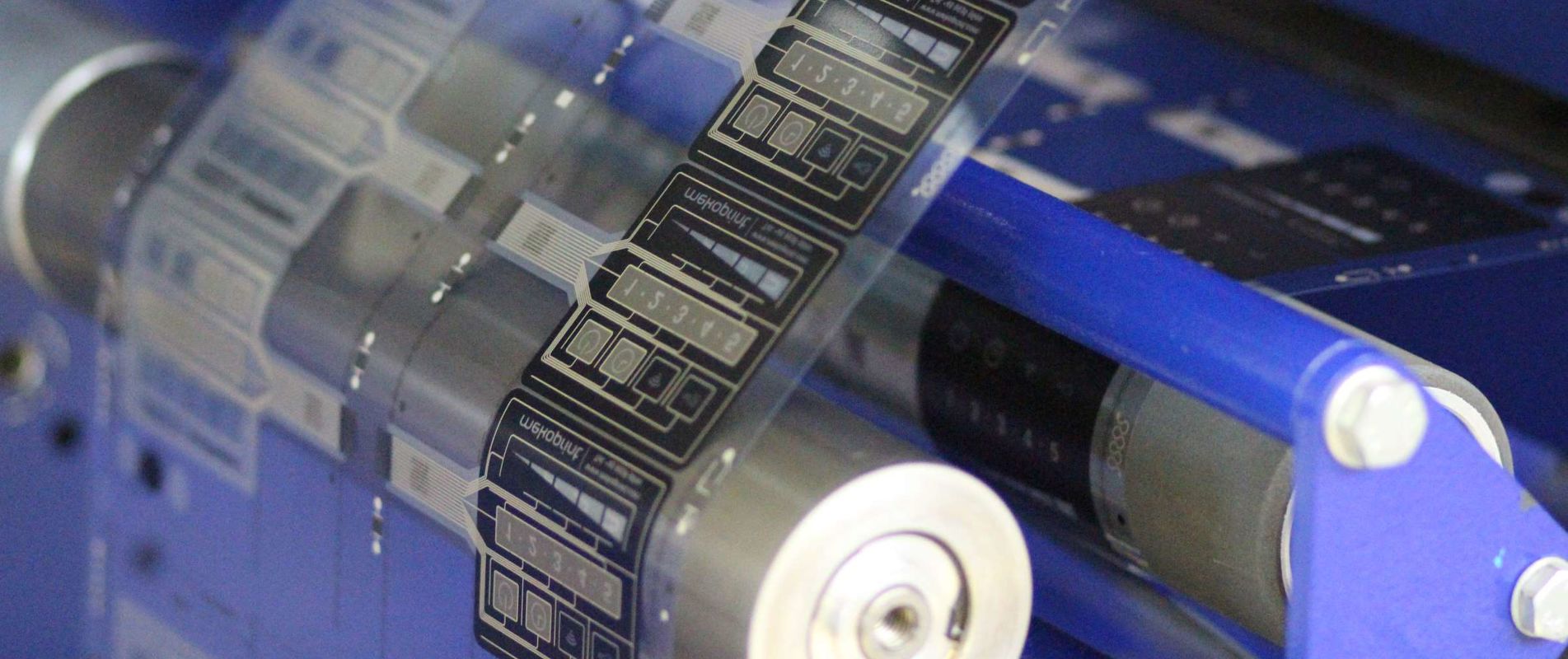

Mekoprints produktion af trykt elektronik foregår i et fuldautomatisk rulle-til-rulle setup, der er tilpasset NPI-processen fra tidlig udvikling til serieproduktion og test.

Vi besidder et setup til produktion af prototyper, der muliggør kosteffektivt design verifikation tidligt i udviklingsforløbet.

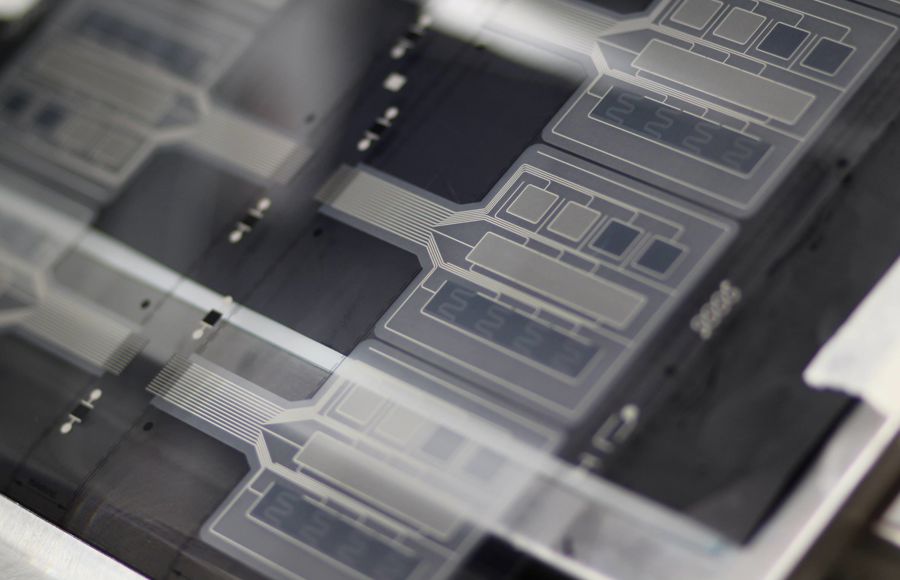

Volume produktionen af kapacitive sensorer på kontinuerlige ruller opnår store fordele i relation til samlet omkostningsniveau, produktionstid og kvalitetsniveau. Afhængig af jeres videre forarbejdning kan emnerne leveres på rulle, i ark eller som stansede emner.

Alle processer fra tryk, efterbehandling og afsluttende test foregår med minimal manuel håndtering.

MERE OM RULLE-TIL-RULLE PRODUKTION

FULD DESIGNFRIHED

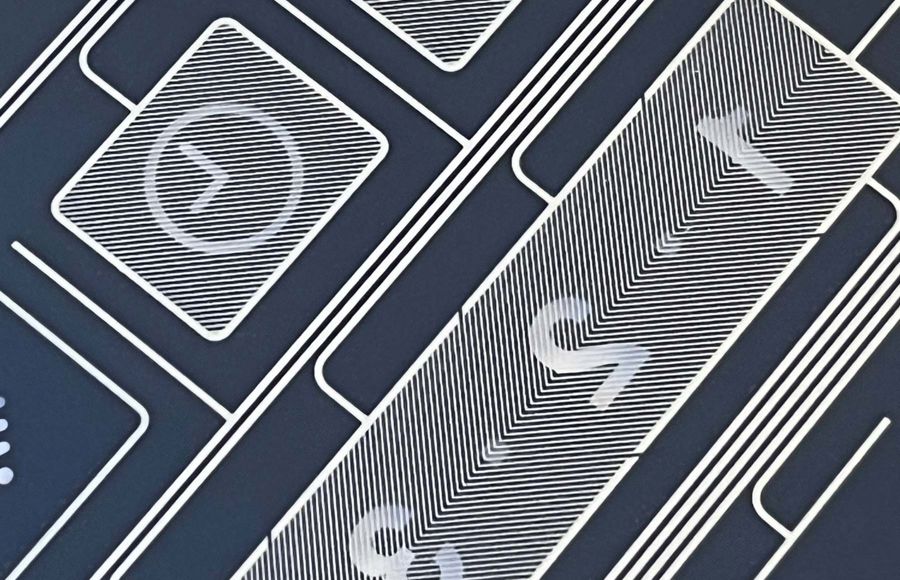

Ved udvikling af en trykt kapacitiv sensor er der fuldkommen frihed i forhold til design, størrelse og form på elektrodeområdet, der kan tilpasses ethvert interfacedesign.

Kapacitive sensorer produceres på fleksible bøjelige folier, der gør dem særligt velegnede til brug på kurvede og irregulære overflader.

Der er mulighed for transparente og baggrundsbelyste felter, ligesom alsidig betjening med taster, slider, hjul eller skærmapplikation kan integreres.

En trykt kapacitiv sensor kan kombineres med en grafisk trykt forside. Dette er en yderst kosteffektiv måde at tilføre funktionalitet til et grafisk folie overlay.

Materialer og montering

MATERIALER
Ofte anvendes en tynd polymer folie, typisk PET eller PC, hvor sølv, karbon, transparent leder og transparent lak påtrykkes med serigrafi. Valgte materialer baseres på sensorens anvendelsesmiljø.

MONTERING OG KONNEKTERING
Den fleksible kapacitive touch sensor monteres nemt på bagsiden af jeres frontcover med trykaktiveret klæber eller ved mekanisk fiksering.

Konnektering til den underliggende elektronik foretages med fjeder eller flat cable konnektering (FPC).

Maskeren af sensoren

DEADFRONT OG BLACKOUT EFFEKT
Skal den kapacitive sensor bag glaspladen maskeres, så fronten fremstår med en ensartet sort farve i slukket tilstand?

Der findes forskellige muligheder for at opnå den effekt. Enten kan et tonet glas anvendes eller der kan trykkes en deadfront på folien. Den sorte farve kan gradueres afhængig af hvor meget lys, der skal kunne slippe igennem.

Den rette løsning for optimal optisk fremtoning varierer fra produkt til produkt. I samarbejde findes den løsning, der giver slutproduktet den bedste optiske fremtoning.

Lysdiffusion

Er tasten baggrundsbelyst, vil dioden, der er placeret bag folien, typisk lyse i ét punkt. For at sikre ensartede symboler med homogen belysning bliver en diffuser indbygget. Herved vil I undgå LED hotspots og symboler vil kunne ses oplyst fra flere vinkler.

Der findes 2 muligheder. Enten vælges en gennemsigtig folie, der har indbygget diffusions ydeevne. Ellers også anvendes en standardfolie, som påtrykkes diffuserende farve.

DIFFUSERENDE FARVE

Lave omkostninger
Fleksibilitet i konstruktion (Trykområder)
Frihed i valg af folie og farver
Grad af integration (Trykbar direkte på grafik eller kredsløb)

DIFFUSIONSFILM

Høj transmissionseffektivitet er optimalt ved svagt lys
Lang levetid
Bedre diffusion sammenlignet med trykt diffuserende blæk
Højere omkostning

100% elektrisk funktionstest

Vi tilbyder elektrisk funktionstest af hele eller dele af produktionen. Denne foregår som resten af produktionen i et rulle-til-rulle setup.

Måling af kapitans
Måling af modstand
Måling af induktans
Måling af brudte lederbaner
Måling af kortsluttet lederbaner
Måling af komponenter

MERE OM ELEKTRISK FUNKTIONSTEST

Hårde hvidevarer

En foliebaseret kapacitiv sensor med klæber er særligt velegnet i kombination med kurvede overflader, som ofte ses i større husholdningsmaskiner som vaskemaskiner, tørretumblere, ovne, opvaskemaskiner, etc.

Det er ligeledes en mulighed at udvikle kapacitive touch folier til plastindstøbning (IME/Plasttronics).

Vores kunder i denne branche er nogle af verdens største. I samarbejde med dem udfordrer vi konstant grænserne for, hvordan folier kan udvikles, produceres serigrafisk og testes med 100% elektrisk funktionstest.
