Kapacitive touch sensor

BRUGERGRÆNSEFLADE

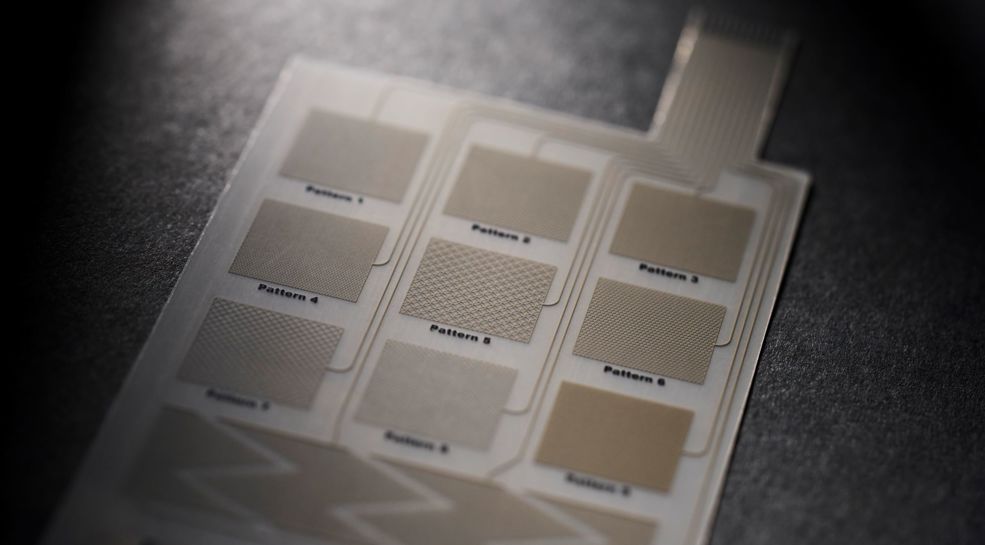

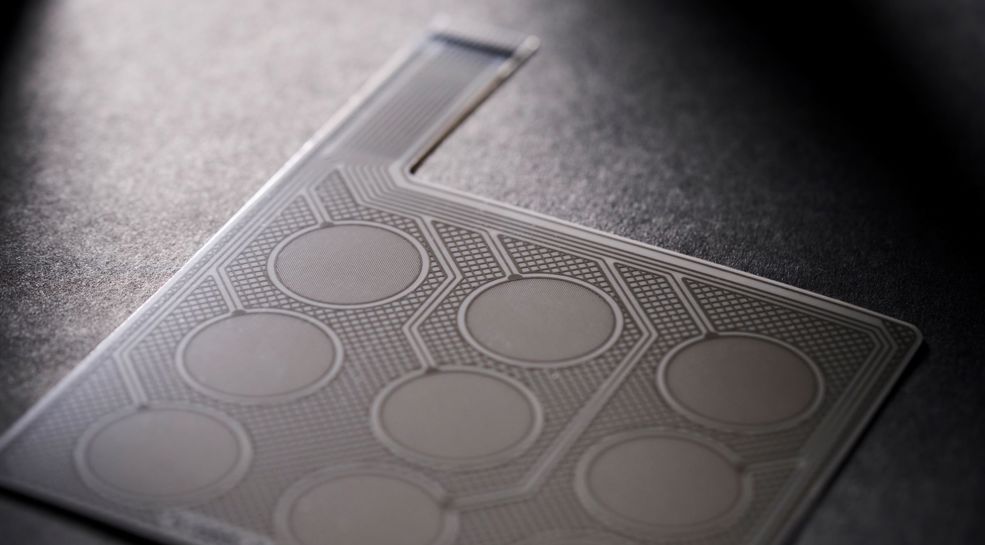

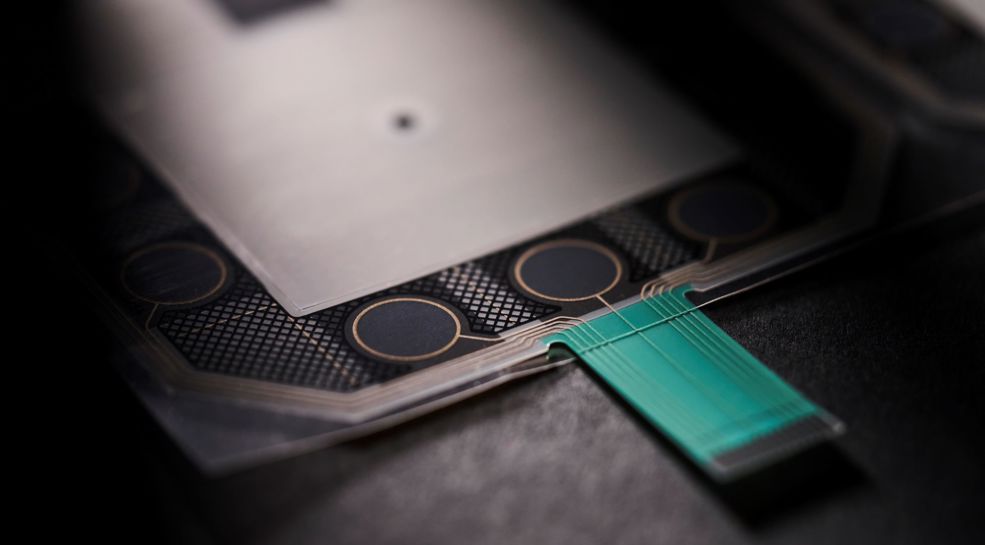

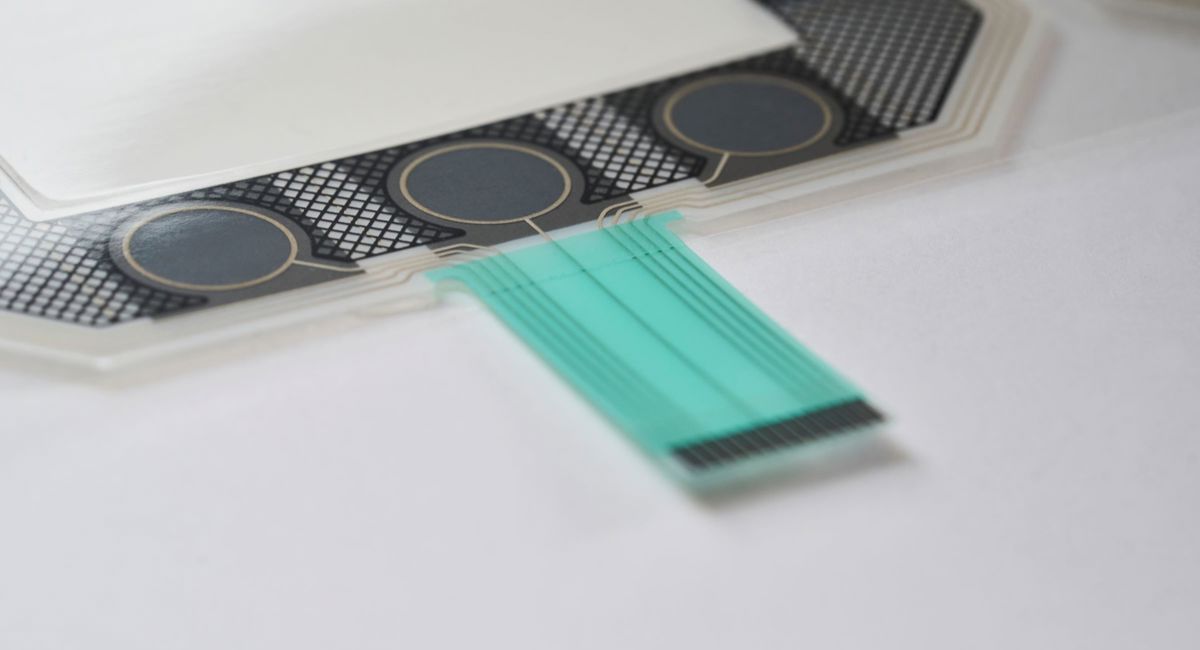

Kapacitive touch sensorer trykkes på tynde polymerfilm. De anvendes som kost-effektive, lette brugergrænseflader, hvor knapfri touch betjening foretrækkes. De er særligt udbredte i elektriske forbrugerapplikationer og professionelle maskiner.

NEM INTEGRATION

Sensorerne er fleksible og følger ethvert kurvet design og uregelmæssig form på dit produkt eller din enhed.

De kapacitive touch sensorer monteres nemt bag en plast- eller glasfront. Enten med trykfølsomt klæber eller som en integreret del af den mekaniske konstruktion. Dette giver din bruger et forenklet betjeningspanel med et design, der opfylder den stadigt voksende tendens til touch-betjente brugergrænseflader.

Alle kapacitive touch sensorer er tilpasset slutprodukt og brugssituation. Vi har altid fokus på at udvikle det mest brugervenlige og kost-optimerede kontrolpanel.

DOWNLOAD LOOKBOOK


EGENSKABER

  • Tyndt letvægt folie
  •  Velegnet til kurvede overflader
  • Baggrundsbelyste taster med homogene symboler
  • Maskering af sensor, når produktet er slukket
  • Designfrihed for elektrodeområdet
  • Større knapområde for forbedret brugeroplevelse
  • Øget positioneringsfrihed af PCB(A)
  • Mulighed for at reducere PCB(A) størrelse
  • Placeret bag glas- eller plastfront
  • Let at montere og tilslutte

FINE-LINE SØLV LEDERBANER

Mekoprints produktionsfaciliteter muliggør serigrafisk sølvtryk af smalle lederbaner ned til 50 μm. Dette svarer til halvdelen af bredden af et hårstrå.

De fine sølv lederbaner er især gavnlige, når de kapacitive touch sensorer kombineres med baggrundsbelysning.

Ydermere har de fine lederbaner også en høj modstandsdygtighed over for UV-eksponering og bliver dermed den foretrukne løsning i baggrundsbelyste touch-paneler.

DESIGN OG UDVIKLING

FULD DESIGNFRIHED

Der er fuld frihed til at designe, dimensionere og forme elektrodeområdet, der kan tilpasses til ethvert interface-design. Sensorerne er produceret med fleksible og bøjelige polymerfolier. Det gør dem velegnede til brug på buede og uregelmæssige overflader.

Der er mulighed for gennemsigtige og baggrundsbelyste felter. Disse kan designes som enten taster, slider eller hjul.

Trykte kapacitive touch sensorer kan også kombineres med et grafisk trykt lag. Dette er en ekstremt kosteffektiv måde at tilføje funktionalitet til et grafisk folie overlay.

BAGGRUNDSBELYSNING & MASKERING AF FOLIE

BELYSNING AF SYMBOLER

Folie-løsningen giver mulighed for en ensartet baggrundsbelyst grænseflade, hvor symboler oplyses homogent.LED-dioden, der er placeret bag folien, vil typisk lyse i ét punkt. For at sikre ensartede symboler med homogen belysning bliver en diffuser indbygget. Herved undgås LED-hotspots og symboler kan ses oplyst fra flere vinkler.

Der findes 2 muligheder. Enten vælges en gennemsigtig folie med indbygget diffusions ydeevne. Ellers anvendes en standardfolie, som påtrykkes diffuserende blæk.

MASKERING AF SENSOR

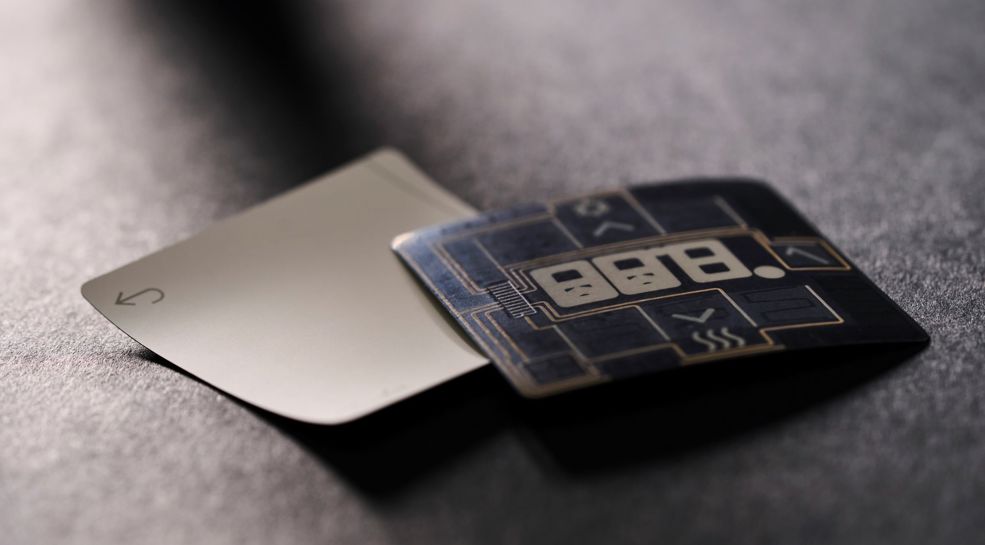

Skal den kapacitive sensor bag glaspladen maskeres, så fronten fremstår med en ensartet sort farve  i slukket tilstand (symboler bliver usynlige)?

For at opnå den effekt findes forskellige muligheder. Enten kan et tonet glas anvendes eller der kan trykkes en deadfront på folien. Den sorte farve kan gradueres afhængig af hvor meget lys, der skal kunne slippe igennem.

Den rette løsning for optimalt udseende varierer fra produkt til produkt. I samarbejde finder vi den løsning, der giver dit slutprodukt det bedste visuelle udseende.

R2R PRODUKTION AF KAPACITIVE TOUCH SENSORER

HØJ AUTOMATISERING

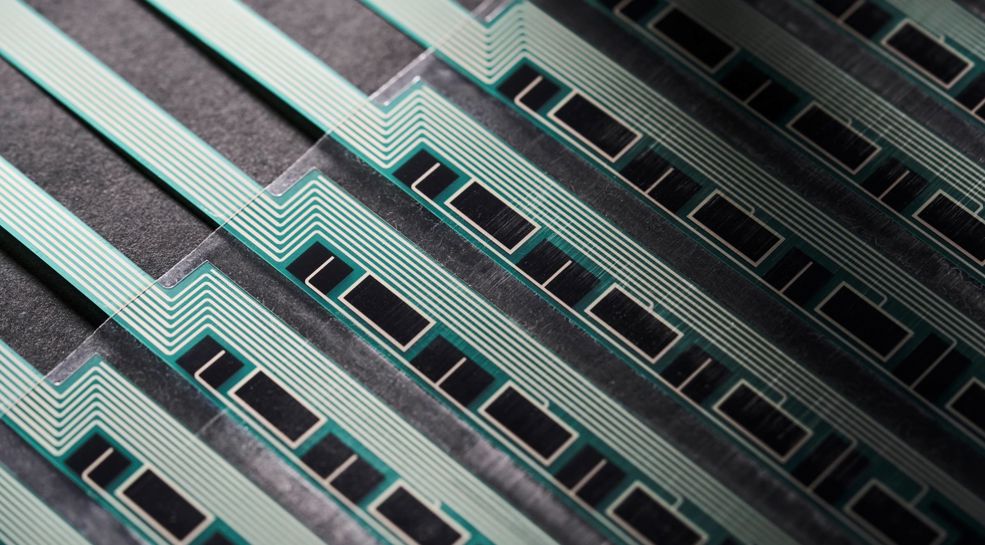

Rulle-til-rulle serigrafisk tryk er perfekt til masseproduktion af kapacitive touch sensorer. Teknologien muliggør høj automatisering – og dermed lave omkostninger, høj ensartet kvalitet samt komplekse strukturer og nøjagtig præcision.

I Danmark har vi et fuldautomatisk produktionssetup, der muliggør masseproduktion af kapacitive touch sensorer. Her trykkes lederbaner på kontinuerlige ruller. Alle processer fra serigrafisk tryk, efterbehandling og elektrisk funktionstest udføres således med et minimum af manuel håndtering.

FRA TIDLIG UDVIKLING TIL MASSEPRODUKTION

Produktionen er tilpasset alle faser i NPI-processen – fra tidlig udvikling til seriemasseproduktion og elektrisk test. Dette inkluderer et setup til produktion af prototyper, der muliggør en kosteffektiv verifikation af designet tidligt i udviklingsprocessen.

Afhængig af videre bearbejdning på din fabrik kan sensorerne leveres på rulle, i ark eller stanset som enkeltdele.

LÆS MERE

100% TESTET KOMPONENTER

Hos Mekoprint har vi udviklet systemer til elektrisk test og automatiseret optisk inspektion. Dette sikrer 100 % funktionsdygtige komponenter til din fabrik. Med rulle-til-rulle flying-probe teknologi er vi i stand til at tilbyde dig næsten uendelige testmuligheder. Enten for hele produktionen eller i stikprøver.

LÆS MERE

TOUCH BETJENT FORBRUGERELEKTRONIK

HÅRDE HVIDEVARE INDUSTRIEN

Mekoprints kunder i hårde hvidevare industrien tæller nogle af verdens førende producenter. I samarbejde med dem udfordrer vi konstant grænserne for, hvordan folier kan udvikles, produceres og testes.

TENDENSER

Vi oplever, at producenterne af forbrugerelektronik, husholdningsapparater og hårde hvidevarer fornyer deres traditionelle mekaniske kontrolpaneler med touch-sensor-teknologi. En naturlig udvikling for at imødekomme den stadigt voksende tendens mod brugergrænseflader der er touch-betjente.

En foliebaseret kapacitiv touch sensor monteret med klæber er særdeles velegnet til de kurvede overflader, der ofte ses på større apparater som vaskemaskiner, tørretumblere, ovne, opvaskemaskiner, etc.

LÆS MERE

AUTOMOTIVE INDUSTRIEN

SMART TOUCH BETJENING

Bilindustrien skifter i stigende grad sit interiørdesign fra taktile knapper i kontrolpanelet til innovativ smart-surface-teknologi.

Kapacitive touch sensorer anvendes til at udvikle de monokrome, homogene og kurvede overflader i bilens interiør til interaktive kontrolpaneler, der kan betjenes med en let berøring.

  • Letvægts brugergrænseflade
  • Forbedret brugeroplevelse
  • Forbedret brand identitet

LÆS MERE
