Folientastatur für Industriegeräte, als 3D-Stack-up-Rendering

Aufbau & Konstruktion von Folientastaturen

Folientastaturen, auch als Membrantastaturen bekannt, bestehen aus mehreren dünnen Folien- oder Filmschichten. Ihr platzsparender, sandwichartiger Aufbau macht sie vielseitig einsetzbar.



Typische Schichten einer Folientastatur:

  • Frontfolie – Schützt die Bedienelemente und ermöglicht individuelle Designs
  • Abstandshalter – Trennt leitfähige Schichten für exakte Druckpunkte
  • Metallschnappscheibe oder Schalter – Sorgt für eine präzise taktile Rückmeldung
  • Rückseitiger Klebefilm – Gewährleistet eine sichere Befestigung



Die leitfähigen Schichten übertragen das Signal der Tastendrücke und ermöglichen eine zuverlässige Bedienung. Die Trägerschicht verleiht der Folientastatur Stabilität und eine lange Lebensdauer – selbst in anspruchsvollen Industrieumgebungen.



Dank ihrer robusten Konstruktion sind Folientastaturen ideal für hygienesensible Anwendungen, die regelmäßige Reinigung erfordern, sowie für Einsatzbereiche mit begrenztem Platzangebot.

HMI-Lookbook herunterladen

  • HMI-Lösungen vom Konzept bis zur Produktion
  • Branchenübergreifende HMI-Kompetenz
  • Tastentechnologien und Materialien
  • Fallstudien

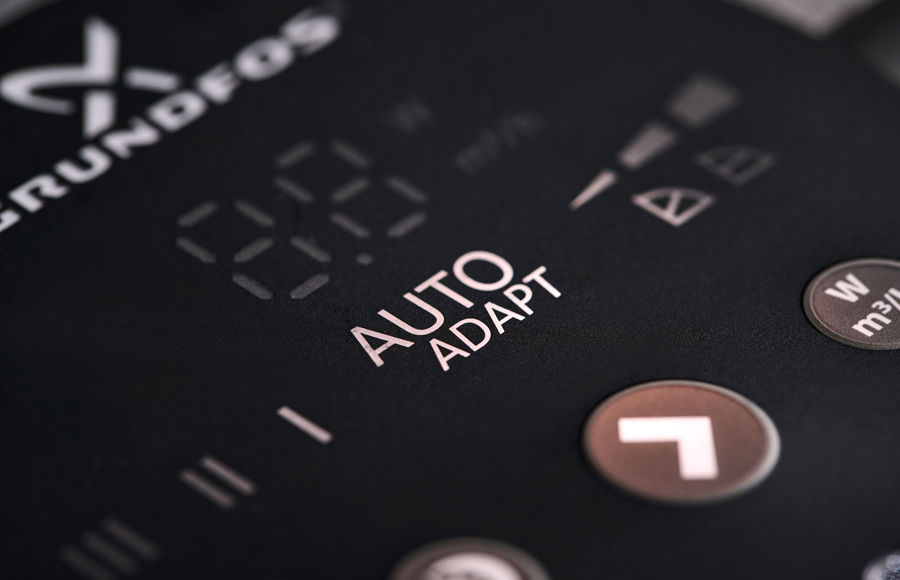

Folientastatur mit Hochglanzoberfläche und Doppelprägung der Tasten

Wenn Sie sich für eine Folientastatur entscheiden, haben Sie unzählige Möglichkeiten der grafischen Gestaltung und Veredelung – wie hier mit Hochglanzoberfläche und mehrstufiger Tastenprägung.

Folientastatur mit geprägten Tasten und Foliendichtung für medizinische Geräte

Folientastatur für den Einsatz in medizinischen Wannen. Leicht zu reinigende Tastatur mit Kontrastfarbe zur Kennzeichnung der geprägten Tasten. IP65- Dichtung zur Abdichtung der Tastenelektronik – geeignet für nasse und feuchte Umgebungen.

Folientastatur für Schweißmaschinen mit Hochglanzdetails und Displayfenster

Glanzkontraste sind ein wirksames Tool, um bestimmte Tasten auf der Tastatur oder bestimmte Interaktionsbereiche hervorzuheben. Aber der Einsatz von Hochglanz dient nicht nur der Benutzerfreundlichkeit: Er eignet sich auch perfekt, um Ihr Produkt von anderen in der Branche abzuheben. Weitere Inspirationen finden Sie in unserem Kemppi Case.

Wasserfeste, reinigungsfreundliche Folientastatur für medizinische Badewannen. Folientastaturen sind vielseitig einsetzbar.

Komplette HMI-Lösung für medizinische Badewannen. Geprägte Tasten und LED-Statusanzeige für eine einfache Interaktion mit der Wanne und deren Steuerung.

Hochglänzender Rand und Prägung zur Kennzeichnung der Tasten. Kontrast zwischen glänzender und matter Oberfläche zur Verbesserung der Interaktionsfläche der Tastatur. HMI-Webinar für weitere Design-Tipps ansehen

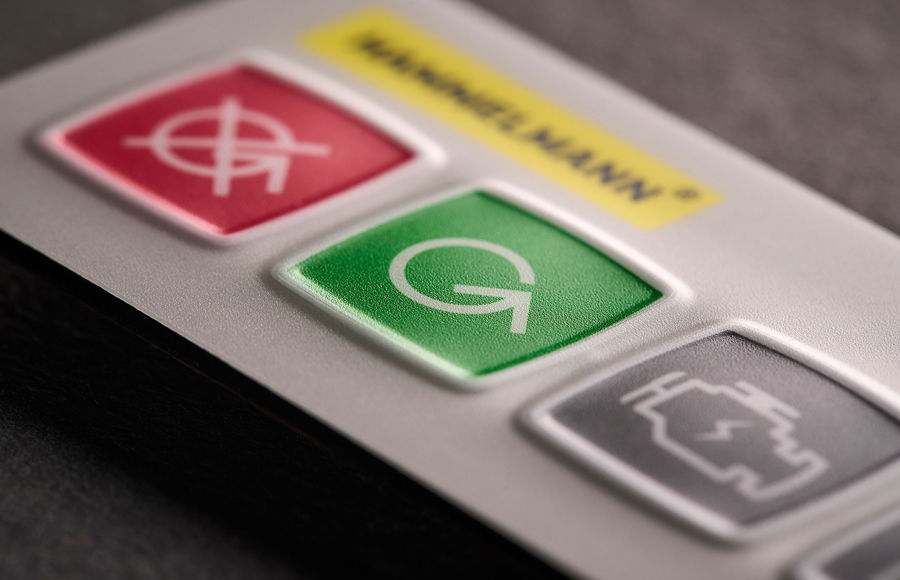

Folientastatur mit rahmengeprägten Tasten in verschiedenen Farben - für Industriemaschinen

Gleichmäßige Ausleuchtung bei Gegenlicht durch Umrandung der farbigen Tasten mit Lichtleiterfolie. HMI-Webinar für mehr Inspiration

Industrietastatur mit Silikontasten und Polyesterfrontfolie mit Sichtfenster

Sie können die Taktilität Ihrer Folientastatur verbessern, indem Sie Tasten aus Silikonkautschuk hinzufügen. Unser HMI-Design-Angebot kann Ihnen bei der Planung Ihres Projekts helfen.

Elektronik und Mechanik verbinden

Folientastaturen sind häufig Teil einer größeren Lösung – abgestimmt auf Funktion und Design Ihres gesamten Produkts. sie lassen sich mit Displays oder Touchscreens zu einem einheitlichen und zukunftssicheren Bedienfeld integrieren. OCA-gebondete Displays und kapazitive Touchscreens können mit taktilen Tasten kombiniert werden, um eine nahtlose Benutzeroberfläche zu schaffen.



Tastaturen können auch mit FPC oder PCBA geliefert und auf einem Kunststoffgehäuse oder einer Aluminium-Rückplatte montiert werden. mekoprint bietet eine vollständige mechanische und elektrische Integration – einschließlich Komponentenbeschaffung, Toleranzabgleich und Endmontage. so entsteht eine komplette Lösung, die bereit für den Einbau in Ihr Endprodukt ist.

HMI-Inspiration

HMI-Insights

Domenic B. Nielsen
Business Development Manager, HMI & Industrielle Grafiken
+45 2559 0811
dbn@mekoprint.com

Kontaktieren Sie uns

Aufbau einer Folientastatur

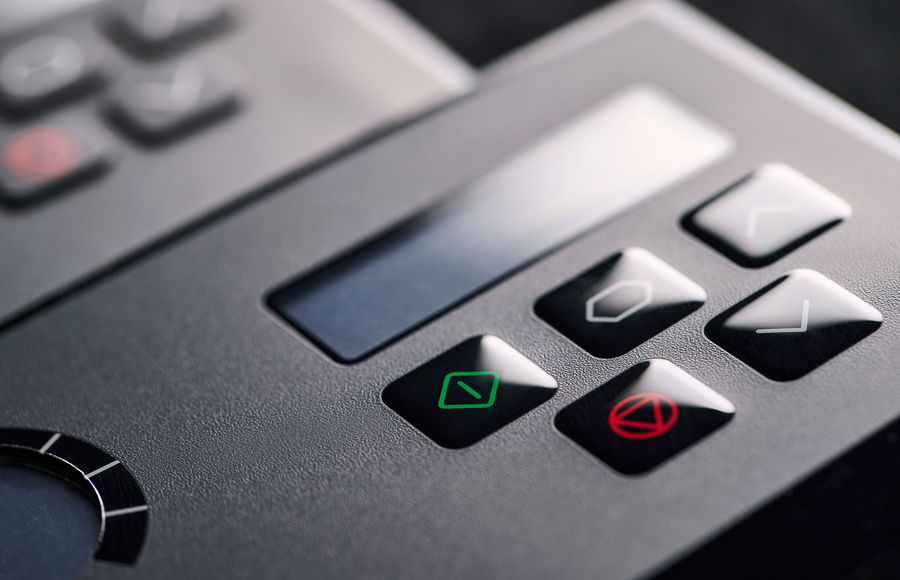

Die Oberfläche einer Folientastatur spielt sowohl eine ästhetische als auch eine funktionale Rolle. Sie kann dazu beitragen, Interaktionspunkte hervorzuheben, die Markenidentität zu unterstreichen oder die Tastatur vor äußeren Einflüssen zu schützen.

  • Individuelle Oberflächenoptionen: Glanzkontraste zur Markierung von Interaktionspunkten
  • Matte oder glänzende Oberflächen für optische Akzente
  • Beschichtungen für mehr Widerstandsfähigkeit, z. B. UV-Schutz, antistatische Eigenschaften oder Flammschutz



Wenn Sie mehr über Oberflächenoptionen erfahren möchten, helfen unsere Webinare und Design-Guides weiter.

Die oberste Schicht einer Folientastatur kann farblich individuell gestaltet werden. Dabei kommen je nach Anwendungsbereich unterschiedliche Drucktechniken zum Einsatz.



Der Siebdruck eignet sich besonders für UV-beständige und abriebfeste Farben mit hoher Deckkraft – inklusive RAL-, PMS- und Metallic-Farben.



Der Digitaldruck hingegen ermöglicht fotorealistische Designs mit Farbverläufen und feinsten Details. Für besonders anspruchsvolle Anforderungen lässt sich auch eine Kombination beider Verfahren realisieren, die lichtechte Farben mit hochauflösender Grafik verbindet.



Wenn Sie sich zu Farben und Druckverfahren informieren möchten, finden Sie mehr in unseren Webinaren und Design-Guides.

In einer Folientastatur lassen sich unterschiedliche Beleuchtungsarten integrieren.

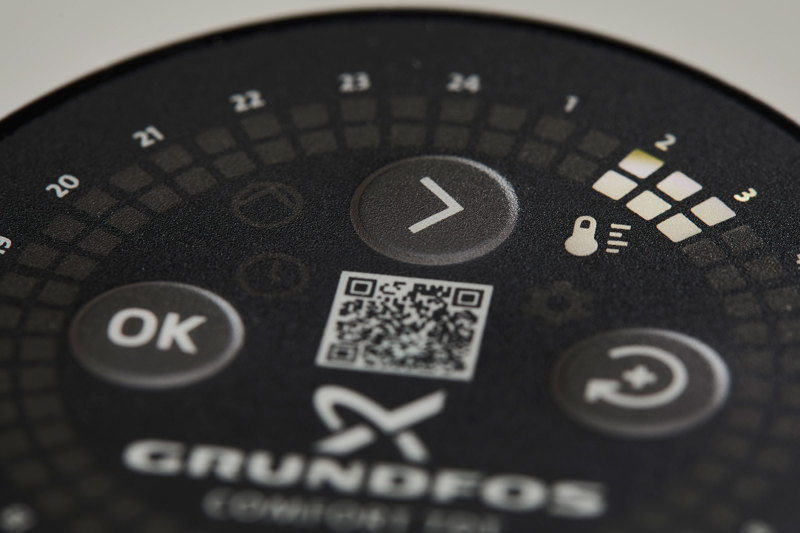

Beim Deadfront-Effekt erscheinen Symbole oder Zeichen erst bei aktiver Beleuchtung – ideal für reduzierte oder elegante Designs.



Die Hintergrundbeleuchtung sorgt dafür, dass die gesamte Tastatur auch in dunkler Umgebung gut sichtbar bleibt.



Ergänzend ermöglichen Statusanzeigen eine gezielte Rückmeldung über Funktionen, meist über beleuchtete Symbole oder integrierte Fenster.



Wenn Sie Beleuchtungslösungen entwickeln, geben unsere Webinare und Design-Guides einen einfachen Überblick.

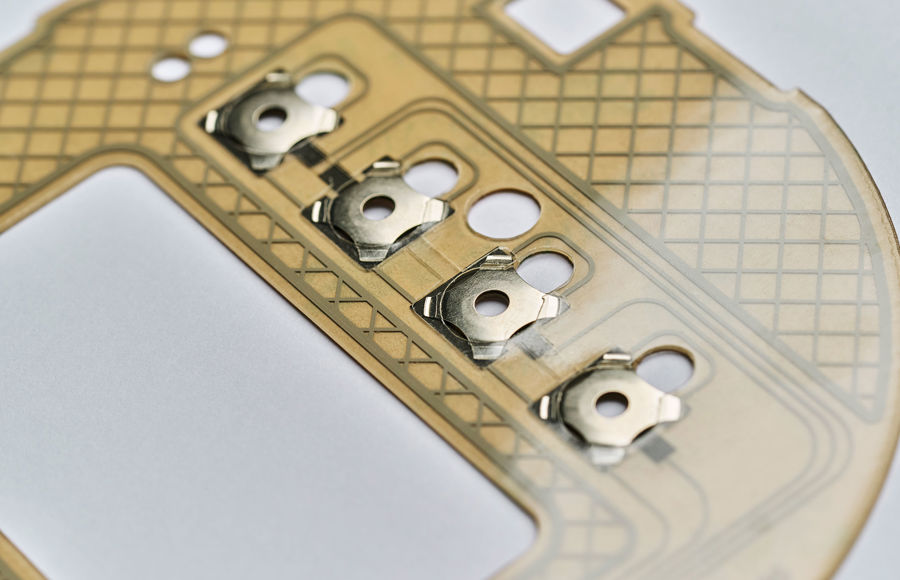

Die taktile Rückmeldung einer Folientastatur ist entscheidend für eine präzise Bedienung. Je nach Bedarf kommen zum Beispiel Metallschnappscheiben zum Einsatz – die gängigste Methode, um einen klar definierten Klick mit präzisem Tastenfeedback zu erzeugen.

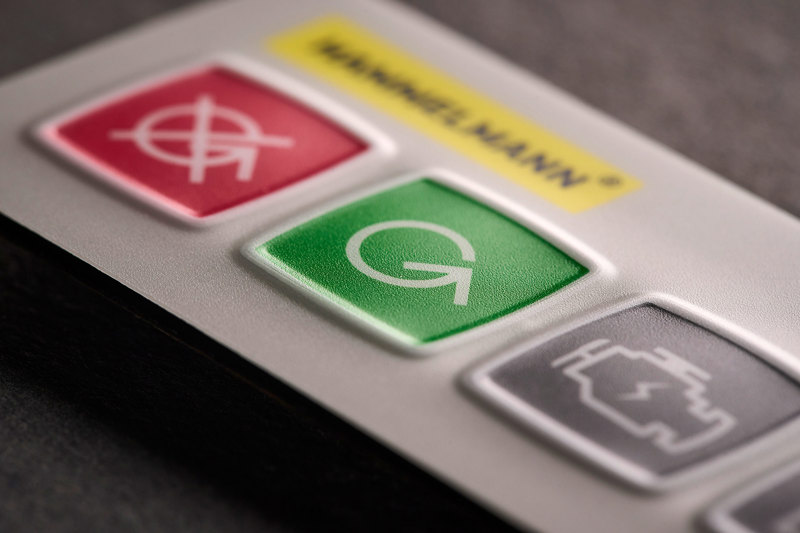

Alternativ können erhabene Tasten oder geprägte Flächen integriert werden, die die Haptik verbessern und die Bedienung erleichtern.



Wenn Sie das Tastenfeedback besser verstehen möchten, unterstützen unsere Webinare und Design-Guides mit klaren Hinweisen.

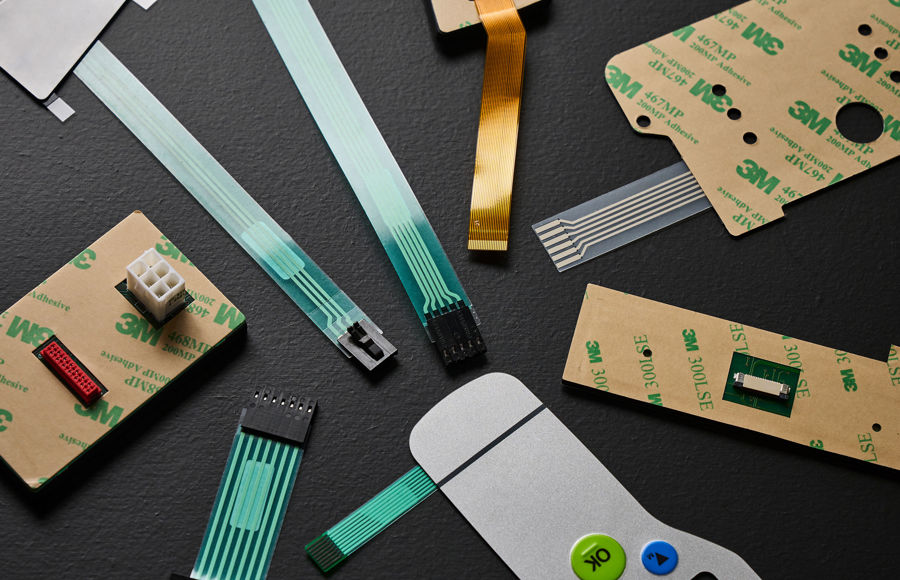

Für die elektrischen Eigenschaften einer Folientastatur spielen die verwendeten Leiterbahnen eine zentrale Rolle.



Häufig kommt PET zum Einsatz – eine kostengünstige und bewährte Lösung.

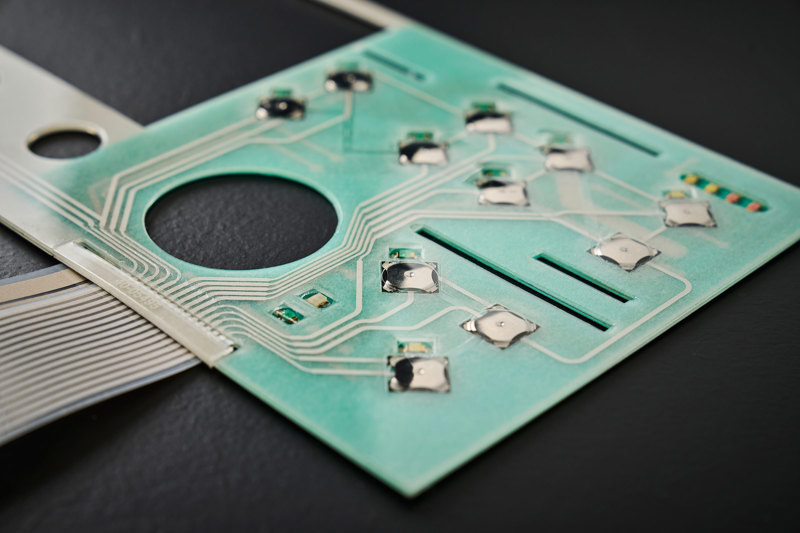

Alternativ bietet ein FPC (Flexible Printed Circuit) auf Kupferbasis eine höhere Leitfähigkeit und Flexibilität.

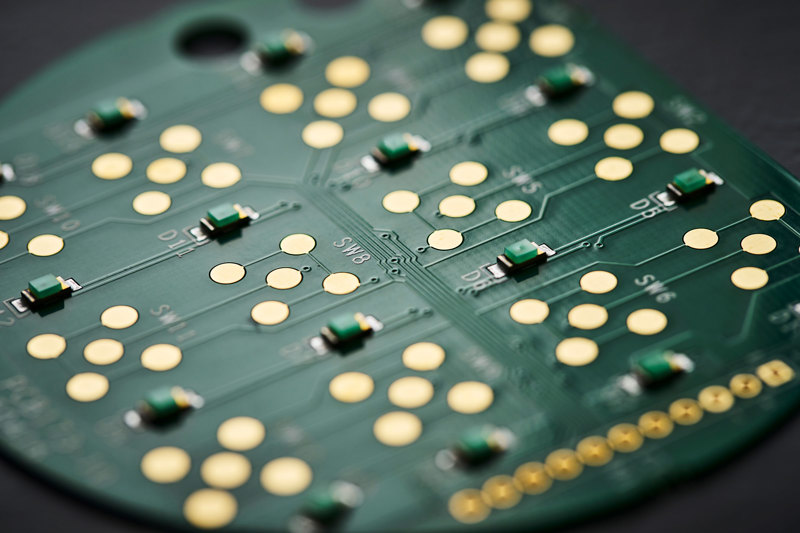

Bei besonders komplexen Anforderungen kann auch eine PCB-Leiterplatte verwendet werden, die zusätzliche Steifigkeit bietet und das direkte Verlöten von Bauteilen ermöglicht.



Wenn Sie die passende Leiterbahn-Technologie auswählen möchten, bieten unsere Webinare und Design-Guides eine gute Orientierung.

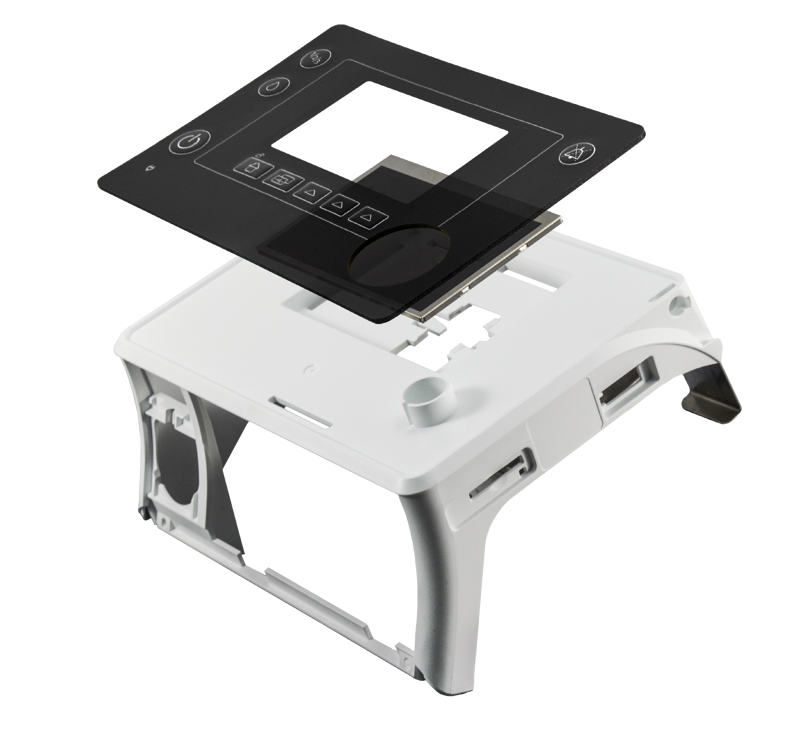

Die mechanische Integration einer Folientastatur ist ein entscheidender Faktor für ihre Langlebigkeit und Funktionalität.



Wichtige Fragen im Designprozess:

  • Wie soll die Tastatur befestigt werden? – Geklebt, verschraubt oder eingepresst?
  • Wo wird sie angebracht? – Vorderseite, Rückseite oder dazwischen?
  • Welche mechanischen Belastungen wirken auf die Tastatur? – Vibrationen, Zugbelastungen oder Wartungseingriffe?



Wenn Sie mehr zur mechanischen Integration erfahren möchten, finden Sie hilfreiche Grundlagen in unseren Webinaren und Design-Guides.

Kostenlose Mustertastatur bestellen

Robust, anpassbar und zuverlässig – warum Folientastaturen in anspruchsvollen Umgebungen überzeugen

Ein großer Vorteil von Folientastaturen ist ihre lange Lebensdauer. Sie sind äußerst widerstandsfähig gegenüber Schmutz, Chemikalien und Feuchtigkeit, wodurch sie sich ideal für anspruchsvolle Umgebungen eignen.



Durch die individuell anpassbare Konstruktion lassen sich Form, Farbe und Oberflächenbeschaffenheit exakt an die Anforderungen des jeweiligen Einsatzbereichs anpassen.



Zudem ermöglichen Folientastaturen eine intuitive Bedienung mit präziser Rückmeldung, sodass Nutzer auch unter schwierigen Bedingungen fehlerfrei arbeiten können.

Folientastaturen sind dünne, robuste Eingabesysteme, die in einer Vielzahl von Industrien eingesetzt werden. Sie bestehen aus mehreren Folien, darunter leitfähige Schichten und Frontfolien, die für Bedienung und Kennzeichnung verwendet werden.



Dank ihrer Flexibilität und Anpassungsfähigkeit lassen sich Folientastaturen individuell gestalten – von verschiedenen Prägungen bis hin zu spezifischen Oberflächen und Widerstandsfähigkeit gegenüber Schmutz und Chemikalien.

Unsere Folientastaturen werden in vielen Bereichen eingesetzt, in denen zuverlässige und langlebige Eingabelösungen gefragt sind:

  • Medizintechnik – Hygienische, leicht zu reinigende Tastaturen für empfindliche Geräte
  • Industrie – Robuste Eingabesysteme für Produktionsmaschinen und Steuerungen
  • Labor- & Prüftechnik – Chemikalienbeständige Tastaturen für präzise Anwendungen
  • Transport & Logistik – Witterungsbeständige Lösungen für mobile Geräte

Warum Mekoprint als Hersteller für Folientastaturen?





Mit jahrzehntelanger Erfahrung und modernster Technologie ist Mekoprint Ihr zuverlässiger Hersteller von Folientastaturen. Wir begleiten unsere Kunden nicht nur in der Fertigung, sondern auch in der HMI-Entwicklung – von der ersten Idee bis zur serienreifen Eingabelösung.

Unsere Folientastaturen überzeugen durch:

  • Maßgeschneiderte Systeme für spezifische Anwendungsbereiche
  • Langlebige Konstruktionen mit geprüfter Widerstandsfähigkeit
  • Flexible Fertigung für kleine und große Produktionsmengen



Dank einer breiten Auswahl an Materialien, Designs und technischen Anpassungen bieten wir hochwertige Folientastaturen für industrielle Maschinen, Medizintechnik und Spezialanwendungen. Ob in rauen Umgebungen oder hygienesensiblen Bereichen – unsere Produkte garantieren zuverlässige Bedienung und lange Lebensdauer.
